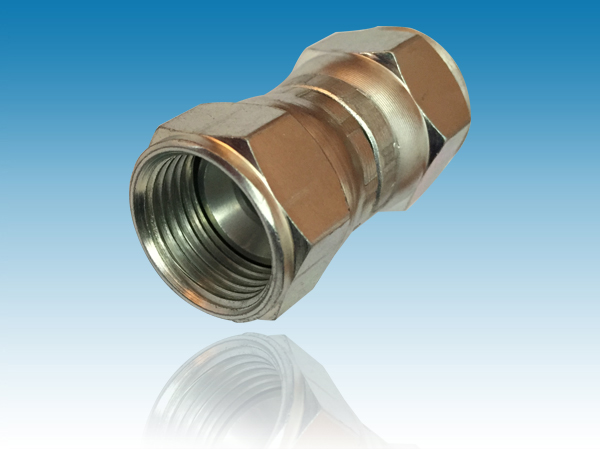

美制JIC螺紋37°擴口式直管接頭 6510系列
發布日期： 2016-05-18
| 品牌： | NJ |
| 型號： | 6510 |
| 材質： | 碳鋼 |
| 規格： | 直管 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型： | 直螺紋 |
| 鏈接方式 | 螺紋 |
PART NO SIZE | TUBE O.D. | B1 SAE 37 | B2 SAE 37 | B1 DRILL | B2 DRILL | L1 LGTH | L5 LGTH | C1 HEX | C2 HEX |
| 6510-04-04 | 1/4 | 7/16-20 | 7/16-20 | 0.172 | 0.172 | 0.69 | 1.39 | 0.563 | 0.563 |
| 6510-06-06 | 3/8 | 9/16-18 | 9/16-18 | 0.297 | 0.297 | 0.84 | 1.6 | 0.688 | 0.688 |
| 6510-08-08 | 1/2 | 3/4-16 | 3/4-16 | 0.391 | 0.391 | 0.94 | 1.8 | 0.875 | 0.875 |
| 6510-10-10 | 5/8 | 7/8-14 | 7/8-14 | 0.484 | 0.484 | 1 | 2 | 1 | 1 |
| 6510-12-08 | 3/4 | 1-1/16-12 | 3/4-16 | 0.609 | 0.391 | 1 | 1.93 | 1.25 | 0.875 |
| 6510-12-12 | 3/4 | 1-1/16-12 | 1-1/16-12 | 0.609 | 0.609 | 1.07 | 2.21 | 1.25 | 1.25 |
| 6510-16-16 | 1 | 1-5/16-12 | 1-5/16-12 | 0.844 | 0.844 | 1.19 | 2.39 | 1.5 | 1.5 |
| 6510-20-20 | 1-1/4 | 1-5/8-12 | 1-5/8-12 | 1.078 | 1.078 | 1.28 | 2.56 | 2 | 2 |
| 6510-24-24 | 1-1/2 | 1-7/8-12 | 1-7/8-12 | 1.312 | 1.312 | 1.42 | 2.86 | 2.25 | 2.25 |
