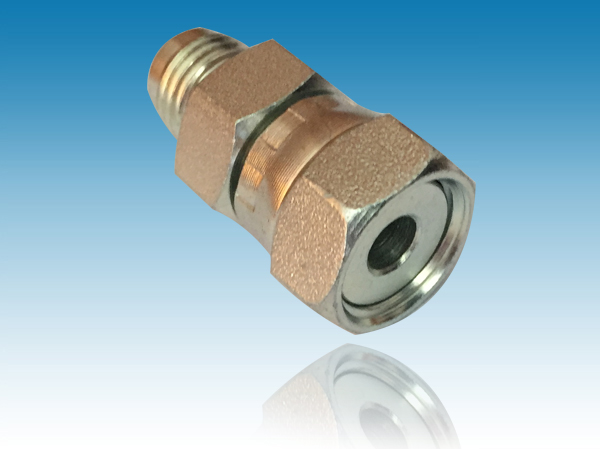

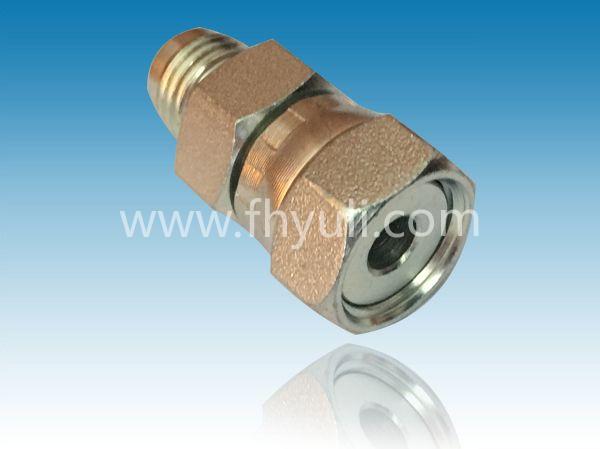

【產品名稱】 美制ORFS螺紋O型圈平面密封管接頭 FS6504系列
【所屬分類】 美制螺紋O型圈密封接頭 【產品型號】 FS6504 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
品牌：NJ
型號：FS6504
材質：碳鋼
規格：直管接頭
加工定制是
適用范圍：機械設備
螺紋類型直螺紋
鏈接方式螺紋
| Part No size | A1 TUBE O.D. | A2 TUBE O.D | A1 THREAD | A2 THREAD | A1 DRILL | A2 DRILL | L LGTH | C HEX | H HEX |
| FS6504-04-04 | 1/4 | 1/4 | 9/16-18 | 7/16-20 | 0.165 | 0.172 | 1.58 | 0.687 | 0.625 |
| FS6504-06-04 | 3/8 | 1/4 | 11/16-16 | 7/16-20 | 0.264 | 0.172 | 1.66 | 0.812 | 0.75 |
| FS6504-06-06 | 3/8 | 3/8 | 11/16-16 | 9/16-18 | 0.264 | 0.297 | 1.666 | 0.812 | 0.75 |
| FS6504-08-04 | 1/2 | 1/4 | 13/16-16 | 7/16-20 | 0.358 | 0.172 | 1.94 | 0.938 | 0.875 |
| FS6504-08-08 | 1/2 | 1/2 | 13/16-16 | 3/4-16 | 0.358 | 0.391 | 2.047 | 0.938 | 0.875 |
| FS6504-08-12 | 1/2 | 3/4 | 13/16-16 | 1-1/16-12 | 0.358 | 0.609 | 2.254 | 0.938 | 1.125 |
| FS6504-10-04 | 5/8 | 1/4 | 1-14 | 7/16-20 | 0.453 | 0.172 | 2.04 | 1.125 | 1.062 |
| FS6504-10-10 | 5/8 | 5/8 | 1-14 | 7/8-14 | 0.453 | 0.484 | 2.248 | 1.125 | 1.062 |
| FS6504-10-12 | 5/8 | 3/4 | 1-14 | 1-1/16-12 | 0.453 | 0.609 | 2.354 | 1.125 | 1.125 |
| FS6504-12-04 | 3/4 | 1/4 | 1-3/16-12 | 7/16-20 | 0.547 | 0.172 | 2.17 | 1.375 | 1.25 |
| FS6504-12-12 | 3/4 | 3/4 | 1-3/16-12 | 1-1/16-12 | 0.547 | 0.609 | 2.484 | 1.375 | 1.25 |
| FS6504-16-04 | 1 | 1/4 | 1-7/16-12 | 7/16-20 | 0.783 | 0.172 | 2.48 | 1.625 | 1.5 |
| FS6504-16-16 | 1 | 1 | 1-7/16-12 | 1-5/16-12 | 0.783 | 0.844 | 2.841 | 1.625 | 1.5 |
| FS6504-20-20 | 1-1/4 | 1-1/4 | 1-11/16-12 | 1-5/8-12 | 1.024 | 1.078 | 2.888 | 1.875 | 1.875 |
