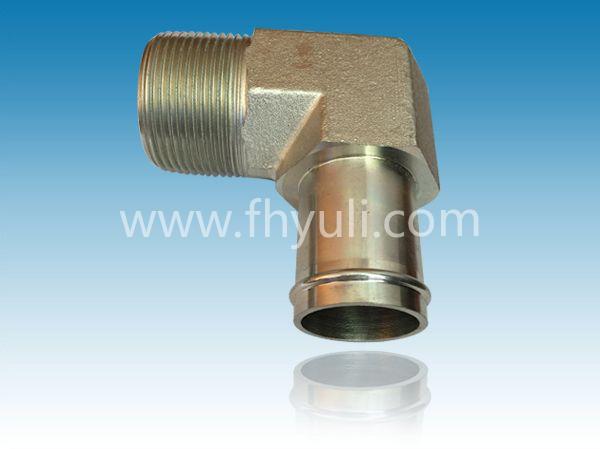

【產品名稱】 珠狀皮管接頭 4501系列
【所屬分類】 美制NPSM螺紋接頭 【產品型號】 4501 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
| 品牌： | NJ |
| 型號： | 4501 |
| 材質： | 碳鋼 |
| 規格： | 90度接頭 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型： | 直螺紋 |
| 鏈接方式 | 螺紋 |
Product ID | Description | B1 TUBEO.D. | A 2NPTF | B1 DRILL | A2 DRILL | L LGTH | N LGTH | Y FLATS |
4501-04 -02-FG | 04HB-02MP90° FORGED1 | 1/4 | 1/8-27 | 0.189 | 0.188 | 1.750 | 0.781 | 0.500 |
4501-04 -04-FG | 04HB-04MP90° FORGED1 | 1/4 | 1/4-18 | 0.189 | 0.281 | 1.810 | 1.060 | 0.625 |
4501-05 -02-FG | 05HB-02MP90° FORGED1 | 5/16 | 1/8-27 | 0.252 | 0.188 | 1.750 | 0.781 | 0.500 |
4501-06 -02-FG | 06HB-02MP90 °FORGED1 | 3/8 | 1/8-27 | 0.295 | 0.188 | 1.870 | 0.900 | 0.562 |
4501-06 -04-FG | 06HB-04MP90° ElbForg | 3/8 | 1/4-18 | 0.295 | 0.281 | 1.812 | 1.093 | 0.625 |
4501-06 -06-FG | 06HB-06MP90° ElbForg | 3/8 | 3/8-18 | 0.295 | 0.406 | 1.890 | 1.220 | 0.812 |
4501-06 -08-FG | 06HB-08MP90° FORGED1 | 3/8 | 1/2-14 | 0.295 | 0.531 | 1.970 | 1.460 | 0.937 |
4501-08 -04-FG | 08HB-04MP90° FORGED1 | 1/2 | 1/4-18 | 0.406 | 0.281 | 1.810 | 1.100 | 0.625 |
4501-08 -06-FG | 08HB-06MP90° ElbForg | 1/2 | 3/8-18 | 0.406 | 0.406 | 1.906 | 1.218 | 0.812 |
4501-08 -08-FG | 08HB-08MP90° ElbForg | 1/2 | 1/2-14 | 0.406 | 0.531 | 1.980 | 1.470 | 0.937 |
4501-08 -12-FG | 08HB-12MP90° ElbForg | 1/2 | 3/4-14 | 0.406 | 0.719 | 1.968 | 2.062 | 1.125 |
4501-10 -06-FG | HB-MP90° | 5/8 | 3/8-18 | 0.500 | 0.406 | 1.968 | 1.278 | 0.937 |
4501-10 -08-FG | 10HB-08MP90° ElbForg | 5/8 | 1/2-14 | 0.500 | 0.531 | 1.968 | 1.468 | 0.937 |
4501-10 -12-FG | 10HB-12MP90° ElbForg | 5/8 | 3/4-14 | 0.500 | 0.719 | 2.060 | 1.600 | 1.125 |
4501-12 -06-FG | HB-MP90° | 3/4 | 3/8-18 | 0.626 | 0.406 | 1.900 | 1.220 | 0.812 |
4501-12 -08-FG | 12HB-08MP90° ElbForg | 3/4 | 1/2-14 | 0.626 | 0.531 | 2.060 | 1.470 | 0.875 |
4501-12 -12-FG | 12HB-12MP90° ElbForg | 3/4 | 3/4-14 | 0.626 | 0.719 | 2.062 | 1.593 | 1.125 |
4501-12 -16-FG | 12HB-16MP90° ElbForg | 3/4 | 1-11-1/2 | 0.626 | 0.938 | 2.190 | 1.980 | 1.375 |
4501-16 -08-FG | 16HB-08MP90° FORGED1 | 1 | 1/2-14 | 0.843 | 0.531 | 2.053 | 1.561 | 1.125 |
4501-16 -12-FG | 16HB-12MP90 °ElbForg | 1 | 3/4-14 | 0.843 | 0.719 | 2.080 | 1.600 | 1.125 |
4501-16 -16-FG | 16HB-16MP90 °ElbForg | 1 | 1-11-1/2 | 0.843 | 0.938 | 2.187 | 1.968 | 1.375 |
4501-16 -20-FG | 16HB-20MP90 °ElbForg | 1 | 1-1/4-11-1/2 | 0.843 | 1.250 | 2.380 | 2.380 | 1.750 |
4501-20 -16-FG | 20HB-16MP90 °FORGED1 | 11/4 | 1-11-1/2 | 1.094 | 0.938 | 2.200 | 1.980 | 1.375 |
4501-20 -20-FG | 20HB-20MP90 °ElbForg | 11/4 | 1-1/4-11-1/2 | 1.094 | 1.250 | 2.375 | 2.375 | 1.750 |
4501-20- 24-FG | 20HB-24MP90 °FORGED1 | 11/4 | 1-1/2-11-1/2 | 1.094 | 1.500 | 2.500 | 2.640 | 2.000 |
4501-24 -16-FG | 24HB-16MP90° ElbForg | 11/2 | 1-11-1/2 | 1.343 | 0.938 | 2.380 | 2.160 | 1.750 |
4501-24 -20-FG | 24HB-20MP90° ElbForg | 11/2 | 1-1/4-11-1/2 | 1.343 | 1.250 | 2.380 | 2.380 | 1.750 |
4501-24- 24-FG | 24HB-24MP90° ElbForg | 11/2 | 1-1/2-11-1/2 | 1.343 | 1.500 | 2.500 | 2.640 | 2.000 |
4501-32- 32-FG | 32HB-32MP90° ElbForg | 2 | 2-11-1/2 | 1.843 | 1.938 | 2.812 | 3.000 | 2.625 |
