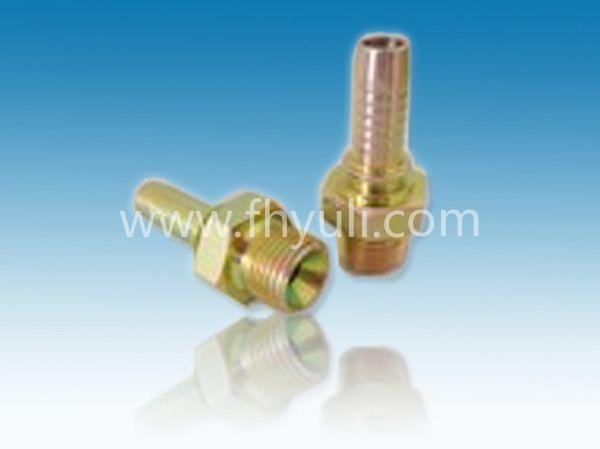

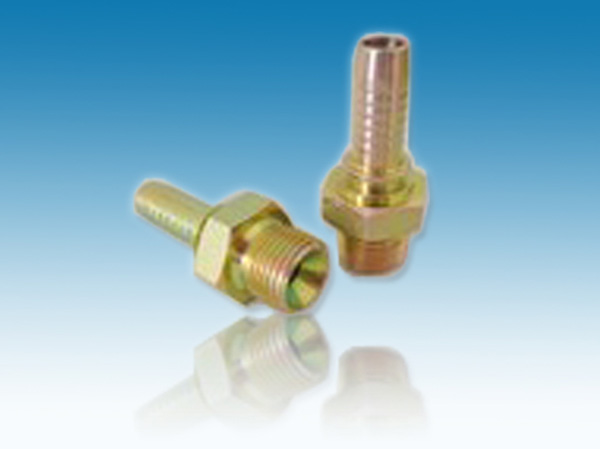

【產品名稱】 液壓芯子12611A系列
【所屬分類】 液壓膠管芯子 【產品型號】 12611A 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
| 品牌： | NJ |
| 型號： | 12611A |
| 材質： | 碳鋼 |
| 規格： | 直管芯子 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型 | 英制螺紋 |
| 鏈接方式 | 螺紋，尾部扣壓 |

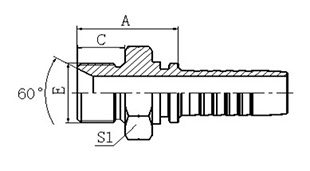

| 12611A 英管外螺紋60°內錐面或六角端面用組合墊密封的雙用接頭 BSP MALE DOUBLE USE FOR 60° CONE SEAT OR BONDED SEAL |
| 代 號 | 螺 紋 E | 膠 管 HOSE BORE | 尺 寸 DIMENSIONS | |||
| PART NO. | THREAD E | 公稱內徑 DN | 標號 DASH | A | C | S1 |
| 12611A-02-03 | G1/8"X28 | 5 | 3 | 22 | 10 | 14 |
| 12611A-04-04 | G1/4"X19 | 6 | 4 | 24.5 | 12 | 19 |
| 12611A-04-05 | G1/4"X19 | 8 | 5 | 24.5 | 12 | 19 |
| 12611A-06-05 | G3/8"X19 | 8 | 5 | 26 | 13.5 | 22 |
| 12611A-06-06 | G3/8"X19 | 10 | 6 | 28 | 13.5 | 22 |
| 12611A-06-08 | G3/8"X19 | 12 | 8 | 28.5 | 13.5 | 22 |
| 12611A-08-06 | G1/2"X14 | 10 | 6 | 33 | 16 | 27 |
| 12611A-08-08 | G1/2"X14 | 12 | 8 | 33.5 | 16 | 27 |
| 12611A-08-10 | G1/2"X14 | 16 | 10 | 32 | 16 | 27 |
| 12611A-10-08 | G5/8"X14 | 12 | 8 | 35 | 17.5 | 30 |
| 12611A-10-10 | G5/8"X14 | 16 | 10 | 36 | 17.5 | 30 |
| 12611A-12-08 | G3/4"X14 | 12 | 8 | 36.5 | 18.5 | 32 |
| 12611A-12-10 | G3/4"X14 | 16 | 10 | 37.5 | 18.5 | 32 |
| 12611A-12-12 | G3/4"X14 | 20 | 12 | 37.5 | 18.5 | 32 |
| 12611A-16-12 | G1"X11 | 20 | 12 | 42.5 | 20.5 | 41 |
| 12611A-16-16 | G1"X11 | 25 | 16 | 43.5 | 20.5 | 41 |
| 12611A-20-16 | G1.1/4"X11 | 25 | 16 | 45.5 | 20.5 | 50 |
| 12611A-20-20 | G1.1/4"X11 | 32 | 20 | 46.5 | 20.5 | 50 |
| 12611A-24-24 | G.1/2"X11 | 40 | 24 | 49 | 23 | 55 |
| 12611A-32-32 | G2"X11 | 50 | 32 | 54.5 | 25.5 | 70 |
